AP-M5: Cisco Packet Tracer

Introduction

Cette AP fait partie de la finalisation du projet de mise à niveau de l'infrastructure et de l'architecture réseau de l'École de Musique Harmonie (EMH). Cette initiative, entreprise par SoftLynk Solutions (SLS), vise à moderniser les services numériques de l'EMH pour améliorer la connectivité et sécuriser l'architecture réseau existante. Réalisée sous la référence AP-M5-EMH-Réseau-et-Services, cette prestation est documentée à travers plusieurs étapes, notamment l'identification des objectifs, la stratégie d'adressage IP, et surtout la mise en place d'un plan de tests pour garantir la conformité des prestations.

Contexte et Objectifs

L'EMH souhaite améliorer son infrastructure numérique afin d'étendre ses offres pédagogiques. Le projet inclut la migration de leur plan d'adressage IP, l'installation de nouveaux équipements (PC, serveurs, switch), et la sécurisation de leur réseau local. Ce travail contribue à la mise en place de nouveaux services tels que les cours en ligne et un serveur web interne.

Contenu de la Prestation

Les principales tâches de cette mise à niveau sont :

• Migration vers une nouvelle plage d'adressage IP (192.168.100.0/25)
• Installation de quatre PC, d'un serveur, et d'un switch Gigabit Ethernet (GE)
• Configuration des services DNS et DHCP sur le serveur
• Sécurisation du réseau sans fil et réinstallation des équipements de l'école

Chaque composant réseau a été soigneusement configuré selon une stratégie de nommage prédéfinie, avec un accent particulier sur la sécurité et la stabilité des connexions.

Stratégie d'Adressage et Nommage IP

Le nouveau plan d'adressage IP est structuré de la manière suivante :

• Réseau local (Net-ID EMH) : 192.168.100.0/25
• Passerelle : 192.168.100.1 (EMH-BOX-01)
• DNS et DHCP : 192.168.100.2 (EMH-SRV-01)

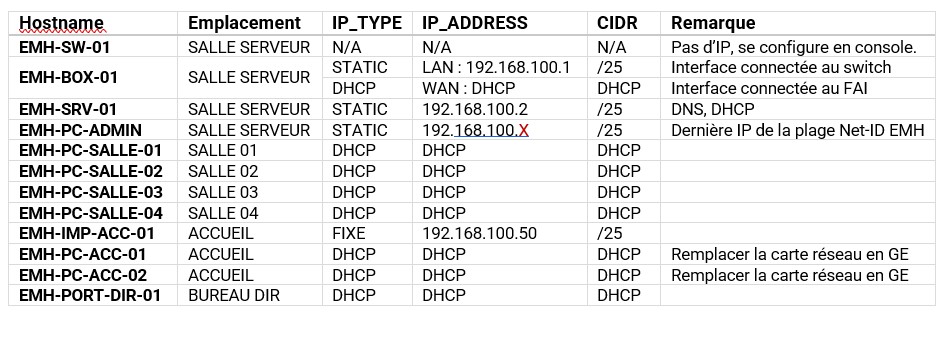

Un tableau synthétique a été produit pour détailler la configuration IP des différents équipements (PC, imprimantes, serveurs).

Plan de Tests

Un plan de tests exhaustif a été mis en place pour valider la conformité de la solution. Ces tests incluent la vérification de la livraison des équipements, l'installation physique et réseau, ainsi que la configuration correcte des services DHCP, DNS et du Wi-Fi. L'objectif des tests est de garantir la conformité par rapport aux exigences définies dans le cahier des charges.

Participants aux tests

• Testeur : Vivian Stachowiak, technicien systèmes et réseaux
• Représentants SLS : Les Chefs de projet
• Représentant EMH : Mme Ladire, directrice de l'EMH

Liste des Tests

Les tests couvraient notamment :

• Tests des PC (Salles et Accueil) : Vérification de l'installation, de la configuration réseau, et de la connectivité.
• Test du Serveur : Validation des services DNS et DHCP.
• Test du Wi-Fi : Vérification de la couverture et de la sécurité des connexions sans fil.

Les résultats sont consignés sous forme de tableau avec des cases pour indiquer si chaque test est validé (OK), non conforme (KO), ou non applicable (N/A).

Galerie du projet

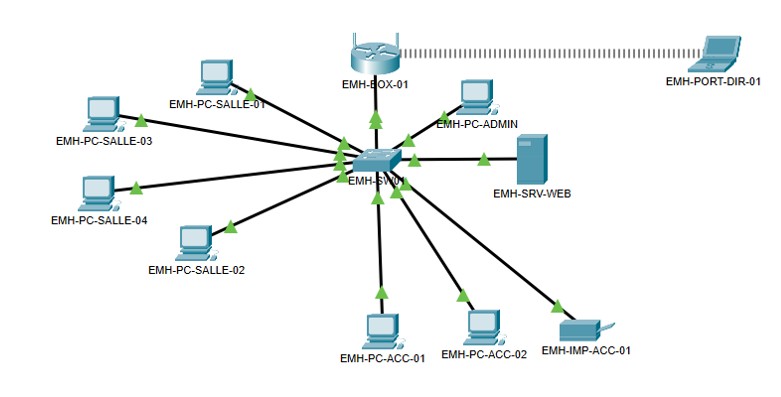

Voici quelques captures d'écran des configurations Cisco Packet Tracer et de l'architecture réseau :

Conclusion

Le Cahier de Recette Technique de l'EMH a permis de valider la mise en place d'une infrastructure moderne et sécurisée. Les résultats des tests démontrent une conformité avec les attentes du client. Ce document finalisé servira de base à l'acceptation officielle du projet par l'EMH.
